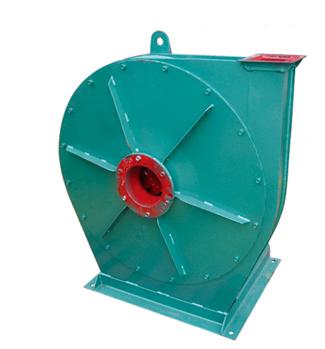

8-09型高壓鼓風機用途：
8-09型高壓鼓風機風壓高，該風機是與熔化率為1、2、3、5、7t/h化鐵爐配套的風機，也可作為各種熔爐、鍛冶爐鼓風和輸送無腐蝕性、不自燃、不含粘性物質之氣體，其它性能相近者亦可選用，但輸送介質的溫度不得超過80℃，介質中所含塵土及硬質顆粒物不大于150mg/m³。
8-09型高壓鼓風機型式：
（1）8-09型風機為單吸入，8-09型風機有№6.8A、7.1A、7.4D、7.7A、8D、9D六個機號。
（2）8-09型風機機殼制成順時針旋轉或逆時針旋轉兩種型式。
（3）風機的出口位置以機殼的出口角度表示，“順”、“逆”風機機殼制成0度、90度、180度。
8-09型高壓鼓風機結構：
風機主要由葉輪、機殼、進風口、傳動組、密封件、機座等組成：
（1）葉輪：葉輪成形后，經靜、動平衡校正，故運轉平穩。
（2）機殼：用普通鋼板焊接成蝸形殼整體。
（3）進風口：做成收斂式流線型的整體結構，用螺栓固定在前蓋板上。
（4）傳動組：由主軸、軸承箱、聯軸器等組成。
8-09型高壓鼓風機參數對照表：
|
機號 |
轉速 |
配用電機 |
流量 |
全壓 |
|
(No) |
(r/min) |
(Kw-P) |
(m³/h) |
(Pa) |
|
6.8A |
2900 |
7.5-2 |
675-1215 |
10523-11347 |
|
11-2 |
1485-1754 |
11439-11341 |
|
15-2 |
2024-2295 |
11063-10634 |
|
7.1D |
2900 |
7.5-2 |
1075 |
12021 |
|
11-2 |
1383-1690 |
12371-12471 |
|
15-2 |
2304 |
12364-12061 |
|
18.5-2 |
2612-2919 |
11594-11019 |
|
8D |
2930 |
15-2 |
1554 |
15579 |
|
22-2 |
2442 |
16163 |
|
30-2 |
2887-3331 |
16023-15632 |
|
37-2 |
3775-4219 |
15026-14277 |
|
8.5D |
2950 |
15-2 |
1341 |
17013 |
|
18.5-2 |
1877 |
17828 |
|
30-2 |
2414-2950 |
18347-18496 |
|
37-2 |
3487 |
18338 |
|
45-2 |
4023-4560 |
17888-17196 |
|
9D |
2950 |
22-2 |
1591 |
19073 |
|
30-2 |
2228-2865 |
19988-20569 |
|
37-2 |
3502 |
20736 |
|
45-2 |
4138 |
20558 |
|
55-2 |
4775 |
20054 |
|
75-2 |
5412-6049 |
19278-18318 |
